1. 引言

擺線計量泵（Cycloidal Metering Pump）是一種高精度、高效率的容積式泵，以其獨特的擺線齒輪設計、低脈動輸出和優異的計量性能，在化工、醫藥、食品、石油、水處理等多個工業領域得到廣泛應用。相比傳統齒輪泵、柱塞泵和隔膜泵，擺線計量泵具有結構緊湊、運行平穩、壽命長等優勢，特別適用于需要精確控制流量、耐腐蝕或高粘度介質輸送的場合。本文將全面探討擺線計量泵的工業應用場景、技術特點、選型要點及未來發展趨勢。

 2. 擺線計量泵的技術特點

 2.1 結構及工作原理

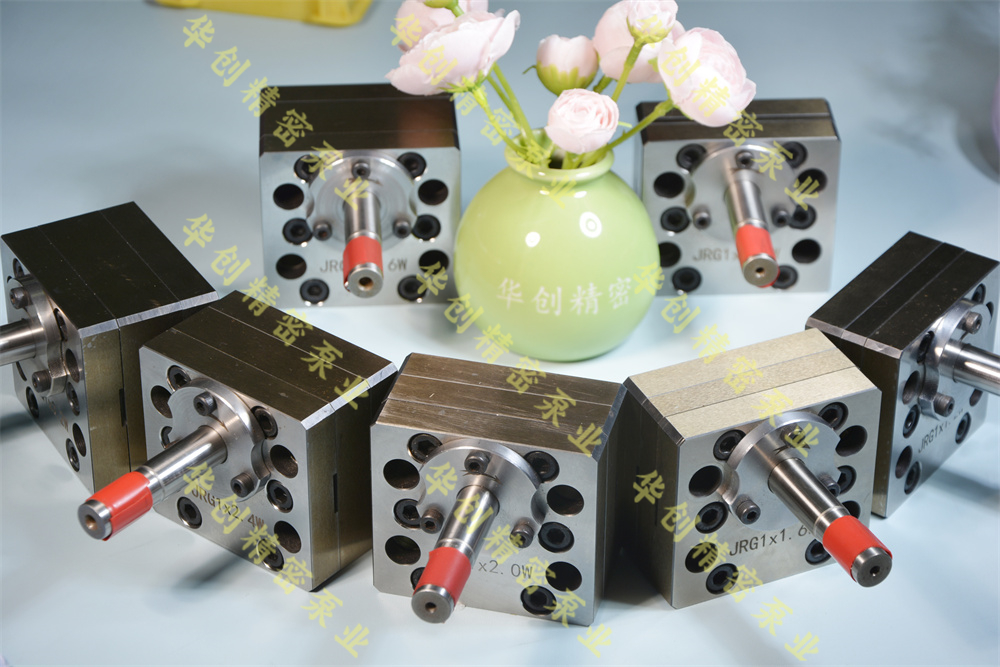

擺線計量泵的核心部件是一對特殊齒形的擺線齒輪（轉子），通常由內轉子和外轉子組成。內轉子（主動輪）的齒數比外轉子（從動輪）少一個，通過偏心運動實現嚙合。在運轉過程中，轉子的嚙合與分離形成周期性變化的密封腔，從而實現液體的吸入、輸送和排出。其工作特點包括：

- 低脈動：擺線齒輪的連續嚙合特性使流量輸出更加平穩，脈動率可低于1%，遠優于普通齒輪泵。

- 高精度：每轉排量固定，配合伺服電機或變頻控制，流量誤差可控制在±0.5%以內。

- 耐磨損：擺線齒輪的滾動接觸方式減少了摩擦，延長了使用壽命。

 2.2 主要性能優勢

 特性  擺線計量泵  普通齒輪泵  柱塞泵  隔膜泵

 流量穩定性

 脈動率  極低（<1%）  較高（5%-10%）  中等（2%-5%）  低（1%-3%）

 耐高粘度  優秀  良好  一般  良好

 維護成本  低  中  高  中

 適用壓力  中高壓（≤30MPa）  中壓（≤15MPa）  高壓（≥50MPa）  低壓（≤1MPa）

 3. 擺線計量泵的工業應用

 3.1 化工行業

在化工生產中，擺線計量泵廣泛應用于腐蝕性介質、高粘度流體及易燃易爆液體的輸送，典型應用包括：

- 酸堿計量添加：在pH調節、廢水處理等工藝中，精確投加硫酸、鹽酸、氫氧化鈉等腐蝕性化學品。

- 聚合物輸送：適用于高粘度聚合物、膠黏劑、樹脂等物料的穩定輸送，避免剪切降解。

- 反應釜進料：在連續化生產過程中，確保反應物料的精確配比，提高產品質量。

案例：某化工廠采用不銹鋼材質的擺線計量泵輸送濃硫酸，流量控制在0.5-20L/min，誤差±0.3%，大幅提高了生產效率和安全性。

 3.2 醫藥與生物工程

醫藥行業對流體輸送的潔凈度、精度和衛生要求極高，擺線計量泵的優勢包括：

- 無菌液體灌裝：用于疫苗、注射液等藥品的定量分裝，符合GMP標準。

- 生物反應器供料：在發酵、細胞培養等過程中，精確控制營養液和培養基的流量。

- CIP/SIP系統：支持在線清洗（CIP）和滅菌（SIP），滿足制藥行業的衛生要求。

案例：某生物制藥企業采用316L不銹鋼+PTFE密封的擺線計量泵，用于單克隆抗體生產中的緩沖液添加，流量精度達±0.2%。

 3.3 食品與飲料行業

在食品加工中，擺線計量泵常用于高粘度、含顆?；?qū)羟忻舾械牧黧w輸送：

- 巧克力/果醬輸送：溫和的輸送方式避免物料結構破壞。

- 調味劑添加：精確控制醬油、糖漿、香精等輔料的添加量。

- 乳制品處理：適用于奶油、奶酪等高脂肪物料的輸送。

案例：某乳品企業采用食品級擺線計量泵輸送酸奶基料，脈動率<1%，避免了傳統泵的“脈沖式”灌裝導致的溢出問題。

 3.4 石油與能源行業

- 潤滑油定量加注：在發動機、變速箱生產線中，精確加注潤滑油。

- 燃油添加劑調配：確保柴油、航空燃油中添加劑的比例準確。

- 油田化學劑注入：用于驅油劑、緩蝕劑的井下注入，耐高壓和腐蝕。

 3.5 水處理與環保

- 污水處理：投加絮凝劑、消毒劑（如次氯酸鈉）。

- RO反滲透系統：精確控制阻垢劑和pH調節劑的添加量。

- 海水淡化：用于抗結垢劑的計量投加。

 4. 選型要點與維護建議

 4.1 選型關鍵參數

 參數  說明

 流量范圍  根據工藝需求選擇，通常0.1-500L/min

 壓力等級  一般0.3-30MPa，高壓需特殊設計

 介質特性  粘度、腐蝕性、含固量等影響材質選擇

 材質  不銹鋼（304/316L）、哈氏合金、陶瓷涂層等

 密封方式  機械密封、磁力密封（無泄漏）

 驅動方式  電機直聯、變頻控制、伺服驅動

 4.2 維護與故障處理

- 定期檢查：監測齒輪磨損、密封泄漏和軸承狀態。

- 清洗保養：輸送高粘度或易結晶介質后需徹底清洗。

- 常見故障：

  - 流量下降：可能因齒輪磨損或密封失效，需更換部件。

  - 異常噪音：檢查軸承是否損壞或介質中是否含氣。

 5. 未來發展趨勢

1. 智能化：集成IoT傳感器，實現流量遠程監控和預測性維護。

2. 新材料應用：碳化硅陶瓷、PEEK等高性能材料提升耐腐蝕性。

3. 節能設計：優化流道結構，降低能耗，適應綠色制造需求。

4. 微型化：開發小型擺線計量泵，用于微流體和實驗室精密給藥。

 6. 結論

擺線計量泵憑借其高精度、低脈動和可靠性，已成為工業流體處理的核心設備之一。隨著各行業對自動化、智能化需求的提升，其應用范圍將進一步擴大。企業在選型時需綜合考慮介質特性、工藝要求和成本因素，同時加強維護以延長泵的使用壽命。未來，新材料與智能控制技術的結合將為擺線計量泵帶來更廣闊的發展空間。
