1. 引言

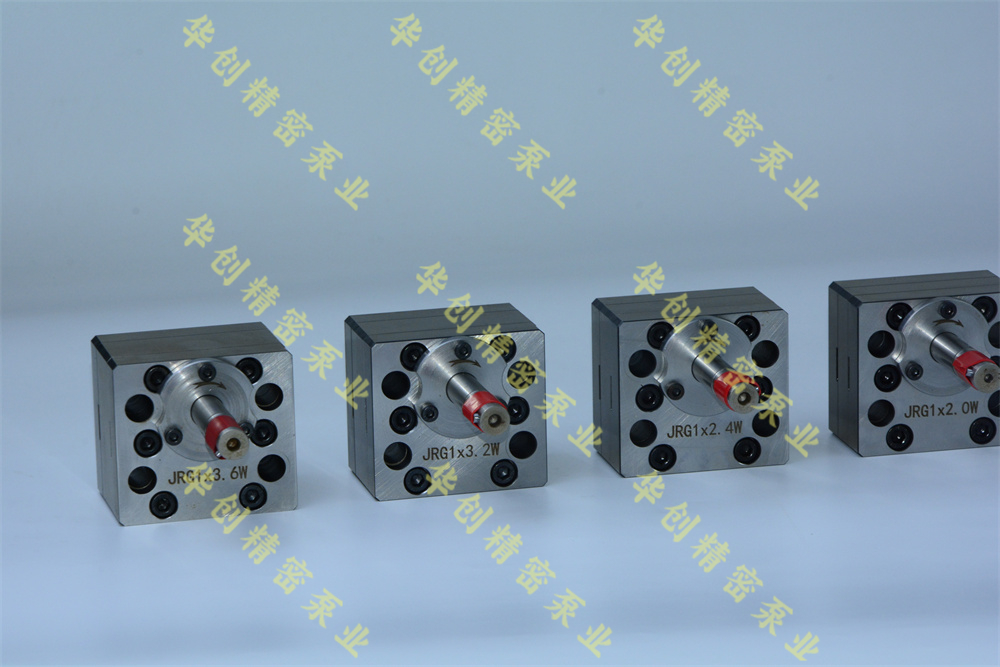

擺線齒輪計量泵是一種高精度、高效率的流體輸送設備，廣泛應用于化工、醫藥、食品、石油等行業，尤其在需要精確控制流量的場合表現優異。其核心部件——擺線齒輪（又稱轉子或內嚙合齒輪）的特殊齒形設計，使其在流量穩定性、脈動抑制和耐久性方面具有顯著優勢。本文將深入探討擺線齒輪計量泵的流量特性，包括其工作原理、流量計算方式、影響因素以及優化方法，以期為相關行業的技術選型和應用提供參考。

2. 擺線齒輪計量泵的工作原理

擺線齒輪計量泵采用內嚙合齒輪結構，由外轉子和內轉子組成。外轉子（通常為內齒輪）的齒數比內轉子（外齒輪）多一個，兩者通過偏心運動實現嚙合。在運轉過程中，轉子的嚙合與分離形成封閉腔體，從而實現液體的吸入和排出。其工作過程可分為以下幾個階段：

1. 吸入階段：轉子旋轉時，嚙合點分離，腔體容積增大，形成負壓，液體被吸入泵內。

2. 輸送階段：隨著轉子繼續旋轉，液體被封閉在腔體內并向前推進。

3. 排出階段：嚙合點再次接觸，腔體容積減小，液體被壓出泵體。

由于擺線齒輪的特殊齒形，其流量輸出更加平穩，脈動遠小于普通外嚙合齒輪泵。

3. 擺線齒輪計量泵的流量特性

3.1 理論流量計算

擺線齒輪計量泵的理論流量（Qsubthsub）主要取決于轉子的幾何參數和轉速，計算公式如下：

[

Q_{th} = n cdot V_{disp}

]

其中：

- ( n ) 為泵的轉速（rmin 或 rs）；

- ( V_{disp} ) 為每轉排量（mLrev 或 Lrev），由轉子的齒形和尺寸決定。

擺線齒輪泵的每轉排量可通過以下公式估算：

[

V_{disp} = pi cdot (R_{o}^2 - R_{i}^2) cdot W cdot e

]

其中：

- ( R_{o} ) 為外轉子齒頂圓半徑；

- ( R_{i} ) 為內轉子齒根圓半徑；

- ( W ) 為齒輪寬度；

- ( e ) 為偏心距（內外轉子的中心距）。

3.2 實際流量與容積效率

由于內部泄漏、液體壓縮性和摩擦損失等因素，實際流量（Qsubactualsub）通常低于理論流量。容積效率（ηsubvsub）用于衡量泵的輸送能力：

[

eta_v = frac{Q_{actual}}{Q_{th}}

]

影響容積效率的主要因素包括：

- 內部泄漏：由于齒輪間隙、磨損或密封不良導致回流。

- 液體粘度：高粘度液體可減少泄漏，但會增加流動阻力。

- 工作壓力：壓力升高會加劇泄漏，降低實際流量。

3.3 流量脈動特性

擺線齒輪泵的流量脈動遠小于普通齒輪泵，但仍存在微小波動。流量脈動率（δ）可表示為：

[

delta = frac{Q_{max} - Q_{min}}{Q_{avg}} times 100%

]

優化齒形設計（如采用高階擺線或修正齒形）可進一步降低脈動，提高流量穩定性。

4. 影響擺線齒輪計量泵流量的關鍵因素

4.1 轉速的影響

- 線性關系：在理想情況下，流量與轉速成正比，提高轉速可增加流量。

- 極限轉速：過高轉速可能導致氣蝕、磨損加劇或密封失效，需結合泵的額定參數選擇。

4.2 工作壓力的影響

- 壓力-流量曲線：隨著出口壓力升高，內部泄漏增加，實際流量下降。

- 壓力補償設計：某些高精度計量泵采用壓力補償機構（如可調間隙結構）來穩定流量。

4.3 液體特性的影響

- 粘度：高粘度液體可減少泄漏，但會增加流動阻力，需優化泵的間隙和齒形。

- 溫度：溫度變化影響液體粘度和密封性能，進而影響流量穩定性。

4.4 齒輪參數的影響

- 齒形優化：采用高階擺線或非對稱齒形可減少脈動，提高流量均勻性。

- 間隙控制：合理的齒輪間隙可平衡泄漏與摩擦損耗，提高容積效率。

5. 流量優化與改進措施

5.1 結構優化

- 精密加工：提高齒輪和泵體的加工精度，減少泄漏路徑。

- 材料選擇：采用耐磨材料（如陶瓷涂層、特種合金）延長使用壽命。

5.2 控制系統優化

- 變頻調速：通過調節電機轉速實現流量精確控制。

- 閉環反饋：結合流量傳感器和PLC控制，實現動態流量調整。

5.3 維護與校準

- 定期檢查：監測齒輪磨損和密封狀態，及時更換易損件。

- 流量校準：使用標準流量計定期校準，確保計量精度。

6. 應用案例分析

6.1 化工行業

在化工生產中，擺線齒輪計量泵用于精確輸送腐蝕性介質（如酸、堿），其高耐腐蝕材料和低脈動特性確保了工藝穩定性。

6.2 醫藥行業

在制藥領域，擺線齒輪泵用于藥液灌裝和配料，其無污染、高精度的特點符合GMP要求。

6.3 食品行業

在食品加工中，擺線齒輪泵輸送高粘度流體（如果醬、巧克力），其溫和輸送方式避免產品剪切破壞。

7. 結論

擺線齒輪計量泵憑借其低脈動、高精度和長壽命等優勢，成為精密流體輸送的理想選擇。其流量特性受轉速、壓力、液體特性和齒輪參數等多因素影響，通過優化結構設計、控制策略和維護管理，可進一步提升性能。未來，隨著智能制造和材料技術的發展，擺線齒輪計量泵將在更多高端領域發揮重要作用。
