一、計量泵概述

計量泵是一種特殊類型的容積泵，廣泛應用于各種嚴格的工藝流程中，特別是用于輸送腐蝕性液體。它不僅可以在0-100%的范圍內無級調節流量，而且具有高精度和穩定性，通常要求計量泵的穩定性精度不超過±1%。隨著現代化工業朝著自動化操作和遠距離自動控制的方向發展，計量泵的配套性強、適應介質廣泛的優勢尤為突出。本文將詳細介紹計量泵的工作原理和結構。

二、計量泵的工作原理

計量泵的工作原理可以分為動力驅動、流體輸送和調節控制三個部分。

動力驅動

計量泵的動力驅動部分通常由電機、傳動箱和蝸桿蝸輪機構組成。電機通過聯軸器帶動蝸桿旋轉，蝸桿再通過蝸輪減速，將動力傳遞給主軸和偏心輪。偏心輪進一步帶動曲柄連桿機構，使柱塞（或活塞）在缸體內進行往復運動。

流體輸送

流體輸送部分是計量泵的核心，主要由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。在柱塞向后死點移動時，泵腔內逐漸形成真空，吸入閥打開，液體被吸入缸腔。當柱塞向前死點移動時，吸入閥關閉，排出閥打開，液體在柱塞的推動下被排出泵頭。通過柱塞的往復運動，實現了液體的連續吸入和排出。

調節控制

計量泵的調節控制部分通過旋轉調節手輪來改變柱塞的行程，從而調節流量。具體來說，調節手輪帶動調節螺桿轉動，改變弓型連桿間的間距，進而改變柱塞在缸體內的移動行程。調節手輪的刻度可以精確控制柱塞的行程，精確率達到95%。此外，計量泵還可以通過手動、自動控制（如接收4-20mA信號）以及變頻調節等方式來實現流量的精確控制。

三、計量泵的結構

計量泵的結構可以分為傳動機座部件、泵頭部件和電機三部分。

傳動機座部件

傳動機座部件主要由渦輪蝸桿機構、行程調節機構和曲柄連桿機構組成。電機通過聯軸器帶動蝸桿旋轉，蝸桿再通過蝸輪減速，將動力傳遞給N形軸。N形軸與偏心塊帶動曲柄連桿機構和十字頭，驅動柱塞在缸體內進行往復運動。行程調節機構通過改變偏心距來調節柱塞的行程，從而調節流量大小。

泵頭部件

泵頭部件是計量泵的核心部分，主要由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。泵頭內部有一個液缸，柱塞在液缸內往復運動，通過吸入閥組和排出閥組的交替啟閉，實現液體的連續吸入和排出。填料密封件用于防止液體泄漏，確保泵的正常運行。

電機

電機是計量泵的動力源，通常采用電機驅動方式。電機通過聯軸器與蝸桿相連，將動力傳遞給傳動機構。電機的選擇應根據實際工況和流量需求來確定，確保泵的穩定運行和高效工作。

四、計量泵的類型

計量泵可以根據不同的分類方式進行劃分，常見的分類方式包括：

根據過流部分

柱塞、活塞式：通過柱塞或活塞的往復運動來輸送液體。

機械隔膜式：通過機械隔膜的往復運動來輸送液體。

液壓隔膜式：通過液壓隔膜的撓曲位移來輸送液體。

根據驅動方式

電機驅動：通過電機帶動傳動機構來實現泵的運行。

電磁驅動：通過電磁力來驅動隔膜或柱塞進行往復運動。

根據工作方式

往復式：通過柱塞或隔膜的往復運動來輸送液體。

回轉式：通過轉子的旋轉來輸送液體。

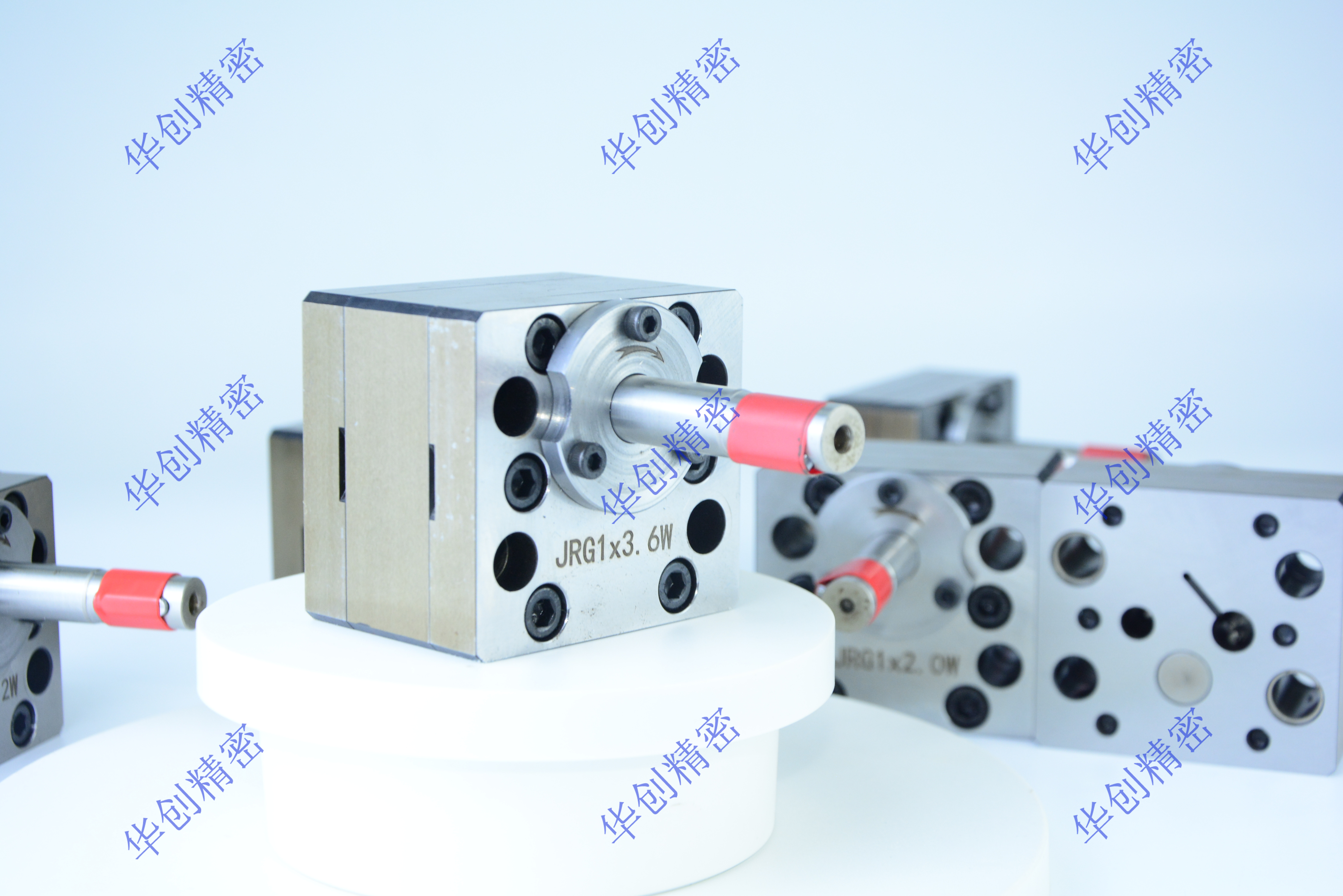

齒輪式：通過齒輪的嚙合來輸送液體。

根據泵特點

特大機座、大機座、中機座、小機座、微機座等，根據泵的尺寸和功率進行分類。

電控型、氣控型、保溫型、加熱型、高黏度型等，根據泵的特殊功能進行分類。

五、計量泵的應用

計量泵因其高精度、穩定性和適應性強的特點，被廣泛應用于各種工業領域中。

石油化工

在石油化工行業中，計量泵用于輸送各種腐蝕性液體和化學品，如酸、堿、鹽等。它可以精確控制流量，確保工藝流程的穩定性和安全性。

制藥

在制藥行業中，計量泵用于輸送各種藥液和添加劑，如抗生素、維生素、疫苗等。它可以實現精確計量和連續輸送，確保藥品的質量和產量。

水處理

在水處理行業中，計量泵用于輸送各種水處理藥劑，如混凝劑、殺菌劑、除藻劑等。它可以精確控制藥劑的投加量，提高水處理效果，降低運行成本。

食品

在食品行業中，計量泵用于輸送各種食品添加劑，如防腐劑、色素、甜味劑等。它可以確保食品添加劑的精確計量和均勻混合，提高食品的品質和口感。

六、計量泵的安裝與維護

安裝

計量泵的安裝應遵循以下步驟：

將泵頭與注射閥豎直安裝，確保吸入閥和排出閥的正確位置。

使用手旋緊管件，避免使用工具損壞螺紋。

確保電源電壓穩定，并正確接地。

安裝環境應整潔寬敞，通風良好，避免高溫和潮濕。

維護

計量泵的維護包括定期檢查、清洗和更換零部件等。

定期檢查泵的運行情況，包括流量、壓力和溫度等參數。

定期清洗泵頭和管道，避免堵塞和腐蝕。

定期檢查填料密封件的磨損情況，及時更換磨損嚴重的密封件。

定期檢查傳動機構的磨損情況，及時更換磨損嚴重的零部件。

七、計量泵的發展趨勢

隨著現代化工業的不斷發展，計量泵也在不斷創新和改進。未來的計量泵將朝著以下方向發展：

智能化

通過集成傳感器和智能控制系統，實現遠程監控和自動調節，提高泵的運行效率和穩定性。

高效節能

采用先進的材料和設計，降低泵的能耗和噪音，提高泵的效率和使用壽命。

多功能化

開發具有多種功能和用途的計量泵，如耐腐蝕、耐高溫、高壓等，滿足不同行業和工況的需求。

環保節能

采用環保材料和工藝，減少泵的運行對環境的影響，實現綠色生產和可持續發展。

八、結語

計量泵作為一種高精度、穩定性和適應性強的容積泵，在各種工業領域中發揮著重要作用。通過了解其工作原理和結構，可以更好地選擇和使用計量泵，提高工藝流程的穩定性和效率。隨著現代化工業的不斷發展，計量泵將不斷創新和改進，為工業生產提供更加高效、環保和可靠的解決方案。
