一、概述

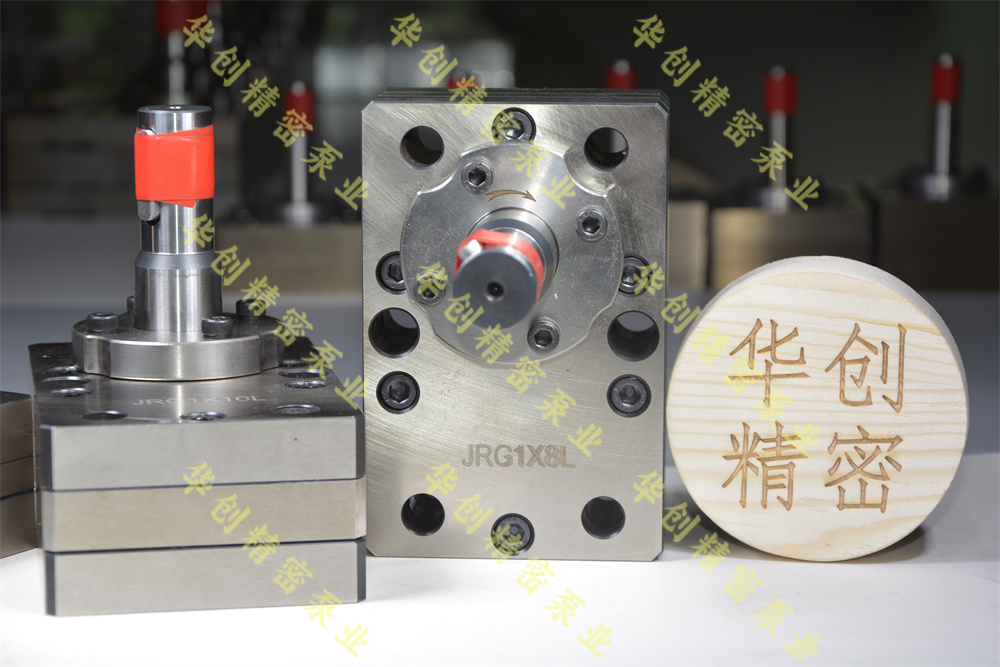

丙綸輸送齒輪泵是一種專門用于輸送聚丙烯熔體的精密容積式泵，在化纖紡絲、非織造布生產等領域發揮著關鍵作用。作為丙綸生產線上不可或缺的核心設備，齒輪泵通過其獨特的結構設計和工作原理，能夠穩定、精確地輸送高粘度、高溫的聚丙烯熔體，確保后續紡絲或成網工藝的質量穩定性。

與普通齒輪泵相比，丙綸輸送齒輪泵在材料選擇、結構設計和制造工藝等方面都有特殊要求。由于聚丙烯熔體通常處于200-300℃的高溫狀態，且可能含有各種功能性添加劑，這就要求齒輪泵必須具備優異的耐高溫性能、耐腐蝕性能和耐磨性能。同時，為了滿足紡絲工藝對熔體輸送穩定性的苛刻要求，丙綸齒輪泵的制造精度通常比普通工業齒輪泵高出一個數量級。

隨著丙綸生產工藝的不斷進步和產品品質要求的不斷提高，對丙綸輸送齒輪泵的性能要求也越來越高?，F(xiàn)代丙綸齒輪泵正朝著高精度、高效率、長壽命和智能化方向發展，以滿足日益嚴苛的工業生產需求。

 二、丙綸輸送齒輪泵的結構組成

1. 主要結構部件

泵體：作為齒輪泵的主要支撐結構，通常采用高強度合金鋼或不銹鋼整體鑄造而成，具有良好的剛性和耐壓能力。泵體內部分為吸入腔和排出腔，內表面經過精密加工以確保與齒輪的配合精度。為適應高溫工作環境，泵體通常設計有保溫夾套或加熱裝置。

齒輪副：這是齒輪泵的核心工作部件，由一對精密嚙合的齒輪組成。主動齒輪通過聯軸器與驅動電機連接，從動齒輪與之嚙合旋轉。齒輪通常采用優質合金工具鋼或氮化鋼制造，經過精密加工和熱處理，齒形精度可達DIN 3級或更高。齒輪的軸向和徑向間隙都經過嚴格控制，通常在0.05-0.15mm范圍內。

軸承系統：負責支撐齒輪軸并承受徑向和軸向載荷。由于工作環境溫度高且可能接觸熔體，丙綸齒輪泵的軸承系統通常采用特殊設計，如帶冷卻腔的雙列滾子軸承或靜壓軸承，并配備高性能潤滑系統。軸承材料多選用高溫合金鋼或陶瓷材料。

端蓋：安裝在泵體兩端，與泵體共同形成封閉的工作腔室。端蓋內表面通常設計有壓力平衡槽，以減少齒輪的軸向推力。端蓋與泵體之間采用高溫密封墊片防止泄漏。

密封裝置：防止高溫熔體泄漏的關鍵部件。根據工作溫度和壓力不同，可能采用機械密封、填料密封或特殊密封形式。高溫高壓工況下，常采用雙端面機械密封并配備阻封液系統，確保完全無泄漏。

2. 輔助系統

加熱系統：維持熔體溫度穩定的關鍵。泵體通常設計有夾套，可通入導熱油或蒸汽加熱。溫度傳感器和控制系統確保熔體溫度保持在設定范圍內，波動不超過±1℃。

潤滑系統：對于大型高壓齒輪泵，獨立的強制潤滑系統必不可少。它包括油泵、過濾器、冷卻器和壓力調節裝置等，確保軸承和齒輪軸在高溫下獲得充分潤滑。

清洗系統：用于停機后的泵體清洗，防止殘留熔體固化堵塞流道。通常包括溶劑儲罐、循環泵和噴嘴等，可進行CIP(在位清洗)操作。

監測控制系統：現代丙綸齒輪泵配備多種傳感器，實時監測壓力、溫度、流量、振動等參數，并通過PLC或DCS系統實現自動控制和故障診斷。

 三、丙綸輸送齒輪泵的工作原理

1. 基本工作原理

丙綸輸送齒輪泵屬于正位移泵，其工作原理基于齒輪嚙合過程中密閉容積的變化來實現熔體的吸入和排出。具體工作過程可分為四個階段：

吸入階段：當齒輪旋轉時，在吸入側齒輪逐漸脫離嚙合，齒間容積增大形成局部真空，在壓差作用下，聚丙烯熔體從進口管道被吸入齒間空間。

封閉輸送階段：隨著齒輪繼續旋轉，吸入的熔體被封閉在齒輪齒與泵體形成的密閉空間內，并隨著齒輪旋轉向排出側移動。此階段熔體只隨齒輪移動，容積基本不變。

排出階段：當齒輪轉到排出側開始進入嚙合時，齒間容積逐漸減小，對熔體產生擠壓作用，當壓力超過出口管道阻力時，熔體被強制輸送到出口管路中。

過渡階段：在完成一次排出后，齒輪繼續旋轉回到起始位置，準備下一個工作循環。設計精良的齒輪泵會確保各階段平穩過渡，避免壓力波動和流量脈動。

2. 流量特性

齒輪泵的理論流量Qt可由下式計算：

Qt = 2πm2zbn ×10?? (m3/min)

其中：

m - 齒輪模數(mm)

z - 齒數

b - 齒寬

n - 轉速(r/min)

實際流量Qa因存在內部泄漏(滑移量)而略小于理論流量：

Qa = Qt - C(ΔP/μ)

其中：

C - 泄漏系數

ΔP - 進出口壓差(Pa)

μ - 熔體粘度(Pa·s)

丙綸齒輪泵的容積效率ηv通常在85%-95%之間，隨粘度增加而提高，隨壓力升高而降低。

3. 特殊設計原理

高壓設計：為適應紡絲工藝的高壓需求(通常10-30MPa)，丙綸齒輪泵采用多級減壓設計：

- 齒輪采用小模數多齒數設計，增加密封線數量

- 嚴格控制齒輪與泵體的徑向間隙(0.05-0.10mm)

- 采用軸向壓力平衡結構，減小端面泄漏

低剪切設計：為避免聚丙烯分子鏈斷裂：

- 采用大圓弧齒形，減小嚙合沖擊

- 優化齒側間隙，減少熔體剪切

- 控制轉速在適宜范圍(通常50-200r/min)

溫度控制：確保熔體溫度穩定：

- 泵體加熱夾套精確控溫

- 軸承冷卻系統防止過熱

- 熱隔離設計減少熱傳導損失

 四、丙綸輸送齒輪泵的特點

1. 技術特點

高精度：齒輪加工精度達DIN 3級以上，表面粗糙度Ra≤0.4μm，確保流量穩定性(波動<±1%)。

耐高溫：采用高溫合金材料，長期工作溫度可達300℃，短時耐受350℃。

耐磨損：齒輪表面硬度HRC60以上，使用壽命可達10,000小時以上。

低脈沖：特殊齒形設計和多齒數結構使流量脈動<±2%，滿足精密紡絲要求。

2. 性能特點

穩定可靠：平均無故障運行時間(MTBF)超過20,000小時。

調節方便：通過變頻調速可實現流量精確控制(調節比10:1)。

維護簡便：模塊化設計使主要部件可快速更換，減少停機時間。

節能高效：容積效率>90%，比傳統螺桿泵節能15-20%。

3. 應用特點

適應性強：可輸送含30%填料的改性聚丙烯熔體。

工藝兼容：適用于熔融紡絲、熔噴非織造布等多種生產工藝。

規格齊全：流量范圍從0.1L/min到5000L/min，壓力最高可達50MPa。

 五、選型與使用注意事項

1. 選型要點

流量選擇：根據生產線產能確定，通常按最大需求量的120%選型。

壓力等級：考慮系統總阻力，選擇額定壓力為最大工作壓力的1.2-1.5倍。

溫度范圍：根據工藝溫度選擇合適的熱處理等級和密封形式。

材料選擇：根據熔體成分選擇耐腐蝕材料，常規選用氮化鋼，腐蝕性環境選用不銹鋼或哈氏合金。

2. 使用注意事項

啟動前：

- 檢查旋轉方向是否正確

- 預熱泵體至工作溫度(升溫速率<50℃/h)

- 手動盤車確認無卡阻

運行中：

- 監控軸承溫度(<75℃)

- 觀察機械密封泄漏情況

- 定期記錄運行參數

停機時：

- 先降轉速再停機

- 保持加熱至熔體排凈

- 進行清洗操作防止殘留

3. 維護保養

日常維護：

- 檢查潤滑系統油位和油質

- 緊固各部連接螺栓

- 清潔泵體外表面

定期維護：

- 每2000小時更換潤滑油

- 每5000小時檢查齒輪磨損

- 每年校驗壓力傳感器和溫度儀表

大修內容：

- 更換磨損齒輪和軸承

- 檢查泵體磨損情況

- 更換所有密封件

- 重新校準對中

 六、發展趨勢

1. 智能化發展

在線監測：集成壓力、溫度、振動、泄漏等多參數傳感器，實時監控泵狀態。

預測維護：基于大數據分析預測部件壽命，提前安排維護計劃。

自適應控制：根據熔體特性變化自動調整運行參數，保持最佳工況。

2. 新材料應用

陶瓷涂層：齒輪表面噴涂氧化鋯或碳化硅涂層，提高耐磨性。

金屬基復合材料：采用碳纖維增強金屬基復合材料齒輪，減輕重量提高強度。

自潤滑材料：開發含固體潤滑劑的特種合金，減少潤滑系統依賴。

3. 結構優化

微型化：發展小型精密齒輪泵，滿足實驗室和小批量生產需求。

集成化：將泵、電機、控制系統集成一體，減少安裝空間。

模塊化：標準化接口設計，便于快速更換和功能擴展。

 七、結論

丙綸輸送齒輪泵憑借其精密的結構設計和可靠的工作原理，成為聚丙烯纖維生產過程中不可或缺的關鍵設備。隨著材料科學、制造工藝和智能控制技術的進步，現代丙綸齒輪泵在精度、效率和可靠性方面都達到了新的高度。正確選擇和使用齒輪泵，不僅能夠確保丙綸產品的質量穩定，還能提高生產效率，降低能耗和維護成本。未來，智能化、高效化和專用化將成為丙綸輸送齒輪泵的主要發展方向，為化纖行業的技術進步提供更強有力的裝備支持。
