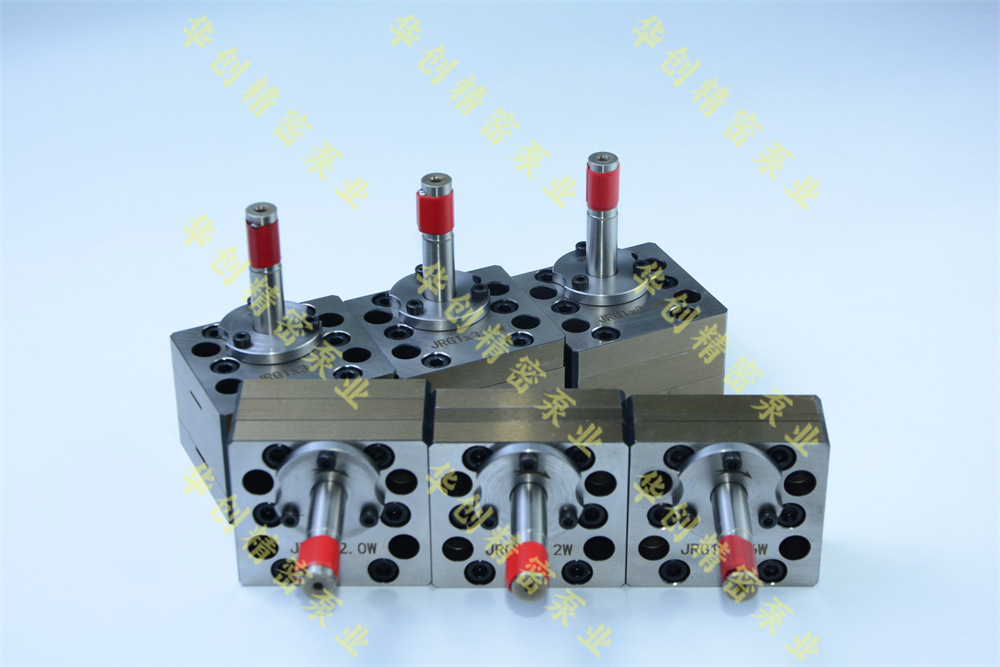

1. 引言

擺線齒輪泵（Cycloidal Gear Pump）是一種廣泛應用于液壓傳動、潤滑系統、燃油輸送等領域的容積式泵。其核心特點是采用擺線齒形的內外轉子結構，具有結構緊湊、流量穩定、噪音低等優勢。本文將從擺線齒輪泵的結構組成、工作原理、性能特點、應用領域及發展趨勢等方面進行詳細介紹。

2. 擺線齒輪泵的結構

擺線齒輪泵主要由以下幾個關鍵部件組成：

2.1 內轉子（外齒輪）

內轉子通常為外齒輪，其齒形采用擺線或修正擺線曲線設計。內轉子與驅動軸（如電機或發動機輸出軸）連接，作為主動齒輪旋轉，帶動外轉子運動。

2.2 外轉子（內齒輪）

外轉子為內齒輪，其齒數通常比內轉子多一個，形成非對稱嚙合。外轉子的齒形同樣基于擺線曲線，以保證與內轉子形成良好的密封腔。

2.3 泵殼

泵殼是擺線齒輪泵的主要支撐結構，通常由鑄鐵、鋁合金或工程塑料制成，具有良好的剛性和耐壓性。泵殼內部設有進油口和出油口，并確保轉子組件的精確定位。

2.4 前后端蓋

前后端蓋用于封閉泵腔，防止液體泄漏。端蓋通常配備軸承或軸套，以支撐轉子軸的旋轉，同時設有密封裝置（如O型圈或機械密封）防止介質外泄。

2.5 軸承與密封裝置

軸承用于支撐轉子軸，減少摩擦損耗；密封裝置（如油封或機械密封）則用于防止液壓油泄漏，確保泵的長期穩定運行。

3. 擺線齒輪泵的工作原理

擺線齒輪泵的工作原理基于內外轉子的嚙合運動，形成周期性變化的密封腔，從而實現液體的吸入和排出。具體過程如下：

1. 吸油階段：當內轉子旋轉時，與外轉子形成不斷變化的腔室。在吸油側，腔室容積逐漸增大，形成局部真空，使液體被吸入泵內。

2. 輸油階段：隨著轉子的繼續旋轉，液體被封閉在嚙合齒間，并隨轉子向排油側移動。

3. 排油階段：在排油側，腔室容積逐漸減小，液體受到擠壓，壓力升高，最終從出油口排出。

由于內外轉子的特殊齒形設計，擺線齒輪泵的流量脈動較小，運行更加平穩。

4. 擺線齒輪泵的特點

4.1 優點

1. 結構緊湊，體積?。簲[線齒輪泵的轉子設計使其在相同排量下比普通齒輪泵更小巧，適用于空間受限的場合。

2. 流量穩定，脈動?。河捎跀[線齒形的嚙合特性，泵的輸出流量波動較小，適用于對流量穩定性要求較高的系統。

3. 噪音低：相比普通齒輪泵，擺線齒輪泵的嚙合過程更加平穩，運行噪音更低。

4. 自吸能力強：擺線齒輪泵具有良好的自吸性能，可在較低進口壓力下正常工作。

5. 耐污染能力強：由于齒間間隙較大，擺線齒輪泵對油液中的微小顆粒不敏感，適用于工況較惡劣的環境。

4.2 缺點

1. 制造精度要求高：擺線齒輪泵的轉子齒形復雜，加工難度較大，需要高精度的數控機床或專用磨床。

2. 成本較高：相比普通齒輪泵，擺線齒輪泵的制造成本較高，價格更昂貴。

3. 高壓性能有限：由于齒間密封性相對較弱，擺線齒輪泵通常適用于中低壓系統，高壓應用需采用特殊設計。

5. 擺線齒輪泵的應用領域

擺線齒輪泵憑借其獨特優勢，廣泛應用于以下領域：

1. 液壓系統：如機床、工程機械、注塑機等設備的液壓動力單元。

2. 潤滑系統：用于發動機、齒輪箱、軸承等部件的潤滑油輸送。

3. 燃油輸送：在汽車、船舶和航空燃油系統中作為燃油泵使用。

4. 化工行業：用于輸送高粘度或含有微小顆粒的介質。

5. 食品與醫藥行業：采用不銹鋼或食品級材料的擺線齒輪泵可用于輸送食品、藥品等衛生要求較高的液體。

6. 擺線齒輪泵的發展趨勢

隨著工業技術的進步，擺線齒輪泵在以下方面持續優化：

1. 材料優化：采用高強度復合材料或表面涂層技術，提高耐磨性和耐腐蝕性。

2. 智能化控制：結合傳感器和變頻技術，實現流量和壓力的精準調節。

3. 節能環保：優化齒形設計，減少內泄漏，提高容積效率，降低能耗。

4. 3D打印技術：利用增材制造技術生產復雜齒形轉子，降低生產成本。

7. 結論

擺線齒輪泵憑借其緊湊結構、低噪音、流量穩定等優勢，在多個工業領域得到廣泛應用。盡管其制造精度要求較高，但隨著加工技術的進步，其性能和可靠性仍在不斷提升。未來，隨著新材料和智能化技術的應用，擺線齒輪泵將在高效節能、智能控制等方面取得更大突破，進一步拓展其市場應用范圍。

以上是關于擺線齒輪泵的詳細介紹，涵蓋了結構、原理、特點、應用及發展趨勢，希望能為您提供有價值的參考。如需進一步探討，歡迎交流！
