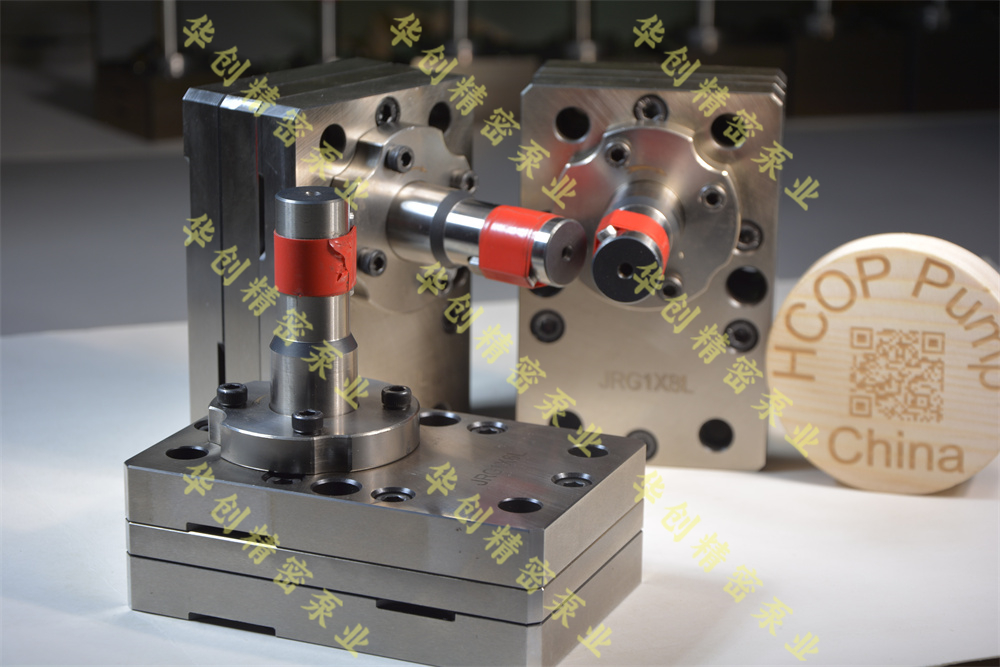

熔體計量泵作為現代工業中不可或缺的設備，廣泛應用于塑料、橡膠、化纖等高分子材料加工領域。其主要功能是對高溫高粘度的聚合物熔體進行精確計量和穩定輸送。為了確保熔體計量泵的高效、可靠運行，其結構設計顯得尤為重要。本文將對熔體計量泵的結構設計特點進行詳細分析，旨在揭示其內在的工作原理和優化設計思路。

一、整體結構設計

熔體計量泵的整體結構設計需考慮多個因素，包括占地面積、安裝便捷性、維護性以及流體力學原理等。

緊湊性與占地面積

熔體計量泵通常采用緊湊的整體結構設計，以最大限度地減少占地面積。這不僅方便設備的安裝和布置，還能提高生產現場的空間利用率。緊湊的結構設計也有助于減少泵體的振動和噪音，提高設備的運行穩定性。

流體力學原理

在熔體計量泵的結構設計中，必須充分考慮流體力學原理，以確保熔體的順暢流動。泵體的流道設計應避免死角和突變，以減少熔體的流動阻力和剪切作用。同時，流道應具有一定的光滑度，以降低熔體與泵體之間的摩擦損失，提高泵的容積效率。

二、材料選擇與熱處理

熔體計量泵在工作過程中需要承受高溫、高壓和高粘度等惡劣工況，因此材料的選擇至關重要。

耐高溫高壓材料

熔體計量泵的泵體、齒輪、軸承等關鍵部件通常采用耐高溫高壓的材料制成，如高溫合金鋼、不銹鋼等。這些材料具有良好的熱穩定性和機械性能，能夠在高溫高壓環境下保持穩定的結構和性能。

耐磨性和耐腐蝕性

熔體計量泵在工作過程中會與熔體直接接觸，因此材料的選擇還需考慮耐磨性和耐腐蝕性。耐磨性好的材料能夠減少熔體與泵體之間的摩擦損失，延長設備的使用壽命。耐腐蝕性好的材料則能夠防止熔體對泵體的腐蝕作用，保護設備的完整性。

熱處理工藝

為了提高熔體計量泵各部件的硬度和耐磨性，通常會對其進行熱處理工藝，如滲氮、高頻淬火等。這些熱處理工藝能夠顯著提高材料的表面硬度和抗磨損能力，從而提高設備的可靠性和使用壽命。

三、密封性能設計

熔體計量泵的密封性能是保證其穩定運行的關鍵因素之一。密封性能的好壞直接影響到熔體的泄漏量和設備的運行效率。

密封結構

熔體計量泵通常采用多種密封結構，如螺旋密封、填料密封等。螺旋密封具有結構簡單、密封效果好、適應性強等優點，廣泛應用于高溫高粘度熔體的密封。填料密封則適用于低壓和低溫環境下的密封，具有安裝方便、維護簡單的特點。

密封材料

密封材料的選擇也是影響密封性能的重要因素。熔體計量泵的密封材料通常采用耐高溫、耐腐蝕的材料制成，如石墨、碳化硅等。這些材料具有良好的耐高溫性能和化學穩定性，能夠在惡劣工況下保持穩定的密封效果。

密封間隙

密封間隙的大小直接影響到熔體的泄漏量。為了確保良好的密封效果，熔體計量泵的密封間隙通常設計得非常小，且經過精確的計算和測量。同時，在制造過程中還需對密封間隙進行嚴格的檢驗和控制，以確保其符合設計要求。

四、控制系統設計

熔體計量泵的控制系統是其實現精確計量和穩定輸送的關鍵?？刂葡到y(tǒng)的設計需考慮多個因素，包括流量控制、壓力控制和自動化控制等。

流量控制

熔體計量泵的流量控制通常采用變頻調速或伺服調速技術。通過調整電機的轉速，可以實現對熔體流量的精確控制。變頻調速技術具有調速范圍廣、調速精度高等優點，適用于對流量要求較高的場合。伺服調速技術則具有響應速度快、控制精度高等特點，適用于對流量變化要求較快的場合。

壓力控制

熔體計量泵的壓力控制通常采用壓力傳感器和比例閥等元件實現。通過實時監測泵出口的壓力值，并根據設定值進行調整，可以實現對熔體壓力的穩定控制。壓力傳感器具有靈敏度高、測量準確等優點，能夠?qū)崟r(shí)監測熔體的壓力變化。比例閥則具有調節范圍廣、調節精度高等特點，能夠根據壓力傳感器的反饋信號進行精確調節。

自動化控制

為了提高生產效率和降低人工干預，熔體計量泵的控制系統通常采用自動化控制技術。通過PLC或DCS等控制系統，可以實現對熔體計量泵的遠程監控和自動控制。自動化控制技術具有操作簡便、控制精度高、故障率低等優點，能夠顯著提高設備的運行效率和可靠性。

五、潤滑與冷卻系統設計

熔體計量泵在工作過程中需要良好的潤滑和冷卻，以確保各部件的正常運行和延長使用壽命。

潤滑系統

熔體計量泵的潤滑系統通常采用齒輪油潤滑或脂潤滑。齒輪油潤滑具有潤滑效果好、散熱能力強等優點，適用于對潤滑要求較高的場合。脂潤滑則具有結構簡單、維護方便等特點，適用于對潤滑要求較低的場合。在潤滑系統的設計中，還需考慮潤滑油的更換周期和潤滑點的布置等因素。

冷卻系統

熔體計量泵的冷卻系統通常采用水冷卻或風冷卻方式。水冷卻方式具有散熱能力強、冷卻效果好等優點，適用于對冷卻要求較高的場合。風冷卻方式則具有結構簡單、維護方便等特點，適用于對冷卻要求較低的場合。在冷卻系統的設計中，還需考慮冷卻介質的流量、溫度和壓力等因素，以確保冷卻效果符合要求。

六、優化設計與改進

隨著工業技術的不斷發展，熔體計量泵的結構設計也在不斷優化和改進。

流道優化設計

通過對熔體計量泵的流道進行優化設計，可以減少熔體的流動阻力和剪切作用，提高泵的容積效率和輸送能力。流道優化設計包括優化流道形狀、減小流道突變、提高流道光滑度等措施。

齒輪參數優化

齒輪是熔體計量泵的關鍵部件之一，其參數設計直接影響到泵的計量精度和穩定性。通過對齒輪參數進行優化設計，可以提高泵的計量精度和穩定性，降低脈動率和噪音水平。齒輪參數優化設計包括優化齒輪齒數、模數、螺旋角等參數。

材料改進與熱處理工藝優化

隨著材料科學和熱處理工藝的不斷進步，熔體計量泵的材料選擇和熱處理工藝也在不斷改進和優化。采用新型耐高溫高壓材料和先進的熱處理工藝，可以顯著提高熔體計量泵的可靠性和使用壽命。

智能化控制技術

隨著智能化技術的不斷發展，熔體計量泵的控制系統也在向智能化方向發展。通過引入智能傳感器、智能控制器和智能診斷系統等元件，可以實現對熔體計量泵的遠程監控、故障預警和智能診斷等功能，進一步提高設備的運行效率和可靠性。

七、結論

熔體計量泵的結構設計是其實現高效、可靠運行的基礎。通過對整體結構設計、材料選擇與熱處理、密封性能設計、控制系統設計、潤滑與冷卻系統設計以及優化設計與改進等方面的詳細分析，可以揭示熔體計量泵的內在工作原理和優化設計思路。這些設計特點和改進措施有助于提高熔體計量泵的性能和可靠性，降低故障率和維護成本，為現代工業的發展提供有力支持。
