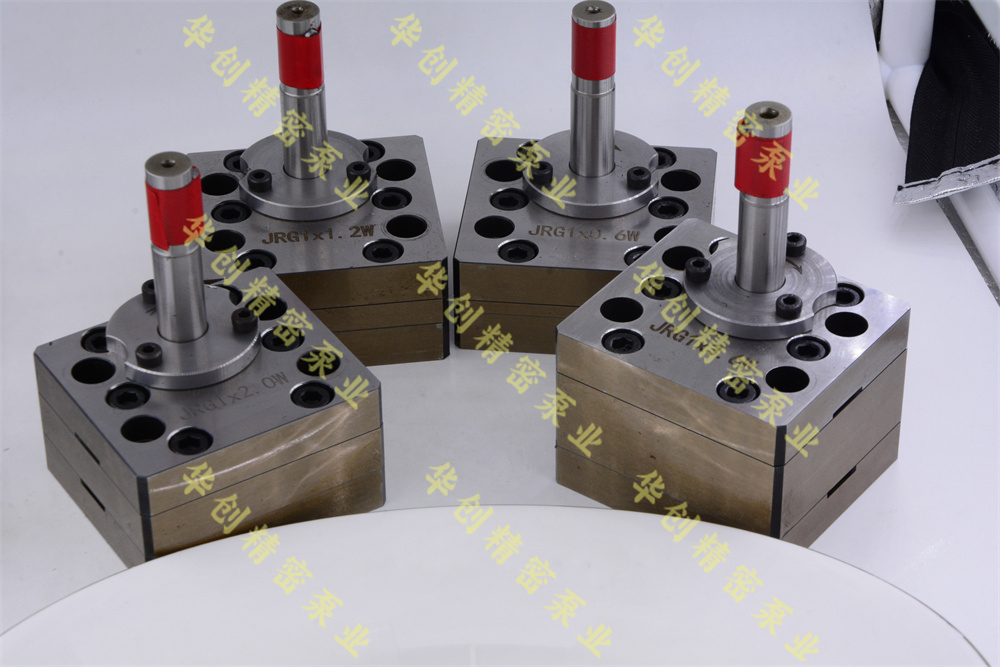

熱熔膠計量泵，也稱熱熔膠擠出機熔體泵，屬于正位移泵，廣泛應用于高分子材料加工行業，尤其在EVA、PS、PP、PET、PVC、PC、PMMA、PA、PE-LLD等工藝中發揮著重要作用。本文將詳細探討熱熔膠計量泵的結構設計，包括其主要部件、工作原理、性能特點以及應用領域。

一、主要部件及其功能

熱熔膠計量泵的結構設計復雜且精細，主要由以下幾個關鍵部件組成：

泵殼

泵殼是熱熔膠計量泵的主體部分，用于容納齒輪和熔體，確保熔體在泵內順利流動。泵殼通常由高溫工具鋼或鉻鎳合金鋼制造，具備高強度和耐腐蝕特性，能夠承受高溫高壓的工作環境。

齒輪

齒輪通常由主動齒輪和從動齒輪組成，這兩個齒輪的齒廓相互嚙合，通過旋轉來推動熔體在泵體內的流動。齒輪的材質一般為高溫工具鋼或滲氮鋼，齒形有直齒或斜齒，齒部表面經過氮化處理，具有高強度、耐磨、耐腐蝕的特性。

滑動軸承

滑動軸承用于支撐齒輪旋轉，通常由高溫工具鋼制造。為了避免潤滑油脂污染熔體，滑動軸承依靠熔體自潤滑。

前后端板

前后端板位于齒輪泵的兩側，與齒輪和泵體共同形成封閉的熔體輸送空間。它們有助于防止熔體泄漏，并確保熔體在齒輪的作用下能夠順利流動。

軸和軸封

主動齒輪和從動齒輪通過軸連接到泵體的外部，軸封則用于防止熔體從軸處泄漏。軸封可以采用螺旋機械密封、填料密封等多種方式，適配不同粘度和工作環境。

加熱和冷卻裝置

為了保持熔體的適當溫度，熱熔膠計量泵還可能配備加熱和冷卻裝置。這些裝置通過外部電源或冷卻介質來控制泵體的溫度，確保熔體在輸送過程中保持恒定的溫度和粘度。

二、工作原理

熱熔膠計量泵的工作原理基于主、從動齒輪的相互嚙合造成工作容積變化來輸送熔體。具體過程如下：

熔體吸入

當齒輪旋轉時，熔體進入吸入腔兩齒輪的齒槽中。

熔體輸送

隨著齒輪的繼續旋轉，熔體從兩側被帶入排出腔。

熔體排出

當齒輪再度嚙合時，齒槽中的熔體被擠出排出腔，壓送到出口管道。

在這個過程中，熔體的流量和壓力保持穩定，實現了精確計量與輸送。

三、性能特點

熱熔膠計量泵具備以下顯著的性能特點：

高溫高壓高粘度適應性

熱熔膠計量泵能夠應用于高溫（350℃）、高壓（35MPa）、高粘度（20,000Pa·s）工況，適用于處理高粘度聚合物熔體，穩定輸出。

優化的流道設計

通過消除流道死角，減少聚合物殘留，提升產品品質，這對于精密擠出領域尤為重要。

耐磨性和壽命

關鍵部件采用高溫合金鋼并經表面強化工藝，耐磨性好、壽命長，可在高負載等條件下穩定運行，減少停機與維修成本。

精密控制

采用變頻電機驅動等先進技術，能精密控制壓力、轉速等參數，保證熔體狀態穩定，提升應用性能，如在共擠和混煉中控制原料配比等。

多種安裝方式

泵的輸入軸可以水平、垂直（向上向下均可）布置，滿足個性化需求，適應不同生產環境與設備布局。

結構緊湊與高效

相比其他齒輪泵，結構緊湊、運轉可靠、能耗低、容積效率高，高粘高壓時流量穩定無出口壓力波動。

四、應用領域

熱熔膠計量泵因其精確控制、穩定輸出和高溫高壓適應性，在多個領域得到廣泛應用：

片材、板材生產

提供穩定連續熔體流量，確保產品厚度與均勻性。

管材生產

輸送和增壓聚合物熔體，保證管材壁厚和尺寸精度。

薄膜生產

提供穩定熔體流量和壓力，確保薄膜均勻性與透明度。

電纜制造

輸送和增壓絕緣及護套材料，確保電纜性能和質量。

其他應用

熱熔膠計量泵還適用于紡絲、無紡布生產、塑料加工等多個領域，為各種高分子材料加工提供穩定、精確的熔體輸送。

五、技術參數

熱熔膠計量泵的技術參數包括但不限于以下方面：

輸送介質粘度

一般為1～20000Pas（1,000～20,000,000cP），適用于從較低粘度到極高粘度聚合物熔體的輸送。

入口壓力

通常為0～30MPa。

出口壓力

一般為0～40MPa。

較大壓差

可達25MPa。

流量范圍

一般為0.5CC-12000CC，可根據客戶需求定制不同規格。

加熱方式

通常為電加熱，也有其他加熱方式可供選擇。

六、結構設計的優化建議

為了進一步提升熱熔膠計量泵的性能和可靠性，可以從以下幾個方面進行優化設計：

材料選擇

選擇更高強度、更耐腐蝕的材料，如更高級別的高溫合金鋼，以提高泵的耐高溫、耐高壓、耐腐蝕能力。

齒輪設計

優化齒輪的齒形、齒距等參數，減少齒輪嚙合過程中的摩擦和磨損，提高齒輪的耐用性和穩定性。

軸承設計

采用更先進的軸承設計，如滾動軸承或滑動軸承的改進型，以提高軸承的承載能力和耐磨性。

密封設計

優化密封結構，提高密封效果，防止熔體泄漏，同時減少密封件的磨損和更換頻率。

加熱和冷卻系統

優化加熱和冷卻系統的設計，提高溫度控制的精度和穩定性，確保熔體在輸送過程中保持恒定的溫度和粘度。

控制系統

引入更先進的控制系統，如PLC或DCS控制系統，實現對泵的轉速、壓力、溫度等參數的精確控制和遠程監控。

七、結論

熱熔膠計量泵作為高分子材料加工行業的重要設備之一，其結構設計復雜且精細，具備高溫高壓高粘度適應性、優化的流道設計、耐磨性和壽命長、精密控制、多種安裝方式以及結構緊湊與高效等特點。通過不斷優化設計和技術創新，熱熔膠計量泵將在更多領域發揮重要作用，為高分子材料加工行業的發展提供有力支持。
